LNG低温拉断阀

LNG低温拉断阀由连云港德安石化设备科技有限公司生产广泛应用于石油气、天然气、机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金设备、采矿设备等行业。

在线咨询 全国热线
18036703770
详细信息

DEAN德安拉断阀概述:

LNG低温拉断阀由连云港德安石化设备科技有限公司生产广泛应用于石油气、天然气、机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金设备、采矿设备等行业。

A、DEAN德安拉断阀结构:

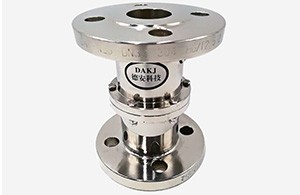

LNG低温拉断阀

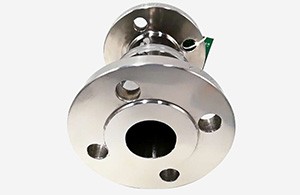

LNG低温拉断阀

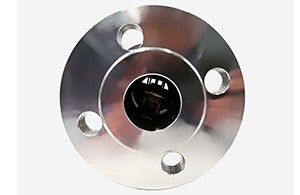

LNG低温拉断阀

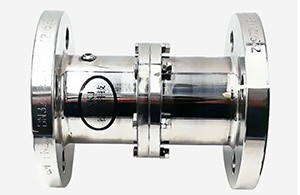

LNG低温拉断阀

B、DEAN德安拉断阀设计参数:

本设备系列可根据用户需求给定的技术参数设计制造


公称口径      :DN25-400mm


输送介质      :石油、化工品


工作压力      :0.6-5.0Mpa


设计压力      :0.6Mpa-5.0Mpa


试验压力      :1.6Mpa-7.5MPa


设计温度      :-196~+250℃


工作温度      : +250~-196℃


阀门材料      :304、316、铝合金


接口形式      :法兰、焊接、螺纹

技术规格:

公称口径DN25DN32DN40DN50DN65DN80

DN100

设计压力

4.0MPA

4.0MPA

4.0MPA

4.0MPA

4.0MPA

4.0MPA

4.0MPA

设计流量24M3/H28M3/H 36M3/H62M3/H94M3/H141M3/H210M3/H
设计温度

-196°C-

+250°

-196°C-

+250°

-196°C-

+250°

-196°C-

+250°

-196°C-

+250°

-196°C-

+250°

-196°C-

+250°

阀体材质

SS304-

SS316L

SS304-

SS316L

SS304-

SS316L

SS304-

SS316L

SS304-

SS316L

SS304-

SS316L

SS304-

SS316L

连接方式
法兰 焊接螺纹


法兰


法兰法兰 焊接螺纹
法兰法兰 焊接螺纹法兰
法兰标准

HG/T205

92-2009

 HG/T206

15- 2009

HG/T205

92-2009

 HG/T206

15- 2009

HG/T205

92-2009

 HG/T206

15- 2009

HG/T205

92-2009

 HG/T206

15- 2009

HG/T20

592-2009

 HG/T206

15- 2009

HG/T205

92-2009

 HG/T206

15- 2009

HG/T205

92-2009

 HG/T206

15- 2009

结构形式
翻板翻板翻板翻板翻板翻板翻板
打开方式

拉绳

拉断螺栓

拉绳

拉断螺栓

拉绳

拉断螺栓

拉绳

拉断螺栓

拉绳

拉断螺栓

拉绳

拉断螺栓

拉绳

拉断螺栓

密封材质
PTFE
PTFEPTFEPTFEPTFEPTFEPTFE
适用介质

液氮

二氧化碳

甲醇

液氧

液氯

原油

LNG

液氩

等各种介质


CNG

汽油

LPG

柴油

液氨

乙烯

甲烷



C、DEAN德安鹤管拉断阀;


———S型拉断阀 (拉绳式)(见图1、2、3)。

拉断阀是和AL1512、AL1502、AL1503、AL1501、AL2543、AL2503、AL2402等型陆用装卸臂配套的系列产品:

作为液体储运设备,陆用流体装卸鹤管的配套产品,用于火(汽)车罐车与栈台储运管线之间传输流体介质,完成装卸操作,保证安全。

LNG低温拉断阀

———L型拉断阀(拉断螺栓)(参见图4、5)。

拉断螺栓拉断阀在鹤管上安装比较简单

LNG低温拉断阀

LNG低温拉断阀


LNG低温拉断阀(紧急脱离装置)用途是一种安装在软管和输送管线连接端,用于在紧急情况下使槽车和输送管线或设备自动快速脱离的机构,又称低温紧急脱离装置,加气(液)管路上配装该拉断阀,当加气(液)管被拉断时,能确保气(液)体不泄漏,保证人生财产的安全,减少事故的损失,避免环境污染。它适用于液化天然气(LNG)液氮液氧液氨等各种化工介质的装卸领域。连接方式内螺纹法兰。低温拉断阀内螺纹低温拉断阀法兰拉断阀法兰低温拉断阀软管型低温拉断阀低温安全拉断阀LNG低温拉断阀液化气低温拉断阀 LNG拉断阀 天然气拉断阀 卸气柱拉断阀 CNG拉断阀 LNG低温拉断阀工作原理 低温拉断阀原理:当管道受力较大时,安装在管线上的拉断阀从中间断裂,而两头内置阀门自动封闭,从而避免液体泄露,保护管路不被拉断。例如,罐车在装卸物料时,司机不注意,在管线未断开前,将车开走,轮船不小心漂移,如果不使用拉断阀,会导致设备被拉走损坏。RS提供低压拉断阀,有25公斤拉断阀、16公斤拉断阀。

 LNG低温拉断阀主要零件材料 阀体:不锈钢 阀瓣:不锈钢 密封圈:增强聚四氟乙烯 致断螺栓:不锈钢 LNG低温拉断阀使用性能 1.紧急情况下能够使装卸设备自动 快速拉断。 2.常规操作时不会出现拉断。 3.拉断后分开的两部分能有效密封。 材质;壳体采用耐低温的奥氏体不锈钢锻造,制造时首先进行深冷处理,密封材料采用耐低温聚四氟乙烯,内衬弹性不锈钢骨架,经过研磨密封面处理达到密封要求。


LNG低温拉断阀



D、DEAN安装使用——S型拉断阀 (拉绳式)

LNG低温拉断阀


德安拉断阀安装使用:

请安装人员务必在充分了解本产品的安装要求后方可施工。

安装鹤管先了解鹤管各部分名称;

安装步骤:

(1)将本拉断阀安装在外臂上,拉环一端朝向立柱方向,靠近拉环蕞近的鹤管法兰上焊接一个法兰以及内臂、外臂的中间分别焊接可以川钢丝绳的环,将钢丝绳一端固定在拉环上,另一端串过两个焊接好的环中间,然后固定在后一个拉环上。把钢丝绳的长度调整到略短于,内臂、外臂、拉直的长度,以便在鹤管在受到拉力时,在鹤管拉到蕞大长度之前,钢丝绳首先受到拉力。使拉断阀被拉开,从而达到保护鹤管不被破坏的目的,达到安全的效果。

LNG低温拉断阀

安装使用——L型拉断阀 (拉断螺栓)

LNG低温拉断阀

E、DEAN德安拉断阀断后复位——S、L型拉断阀 (拉绳式、拉断螺栓)

产品在没有断开的情况下,每年需要人为主动断开一次,以便检测设备的完好情况。复位时首先把一边单孔的螺钉拧下来,然后用手把阀板转动90度,再用随机带的长M5、M6、M12的螺栓拧上去挡住阀板(如图3),使阀板在手离开以后不会回位。当两阀体结合好卡箍卡好以后,再把长螺栓拧下来,重新换成原来的M5、M6、M12螺钉,复位完成。

LNG低温拉断阀


图1

LNG低温拉断阀

图2



LNG低温拉断阀

图3


LNG低温拉断阀

图4
